Baugrunderkundung
Mittels Erkundungsbohrungen erhalten wir Informationen bezüglich geologischer Verhältnisse. Wir ertüchtigen und sichern Baugruben und Bauwerke. Mit Brunnenbohrungen ermöglichen wir die Nutzung von Grundwasser. Für das Bauen im Grundwasser senken wir temporär den Grundwasserspiegel ab.
Unsere
Leistungen
- Baugrunderkundungen
- Inklinometer
- Piezometer
- Dilatometer
- Bohrlochtests (SPT, Drehflügel etc.)
Zusatz-
leistungen
- Drucksondierungen CPTu
- Brunnenbohrungen
- Brunnenunterhalt
- Pumpversuche
- Injektionsversuche
- Bahnlogistik
Ihre Ansprechpartner
Dirk Alfermann
Telefon: +41 78 313 65 36
E-Mail: dirk.alfermann@fretus.ch
Alex Küng
Telefon: +41 79 600 22 01
E-Mail: alex.kueng@fretus.ch
Reto Kaufmann
Telefon: +41 79 635 84 08
E-Mail: reto.kaufmann@fretus.ch
Erfahrung zählt
Für die Ausführung dieser Arbeiten sind neben dem spezifischen bautechnischen Know-how vor allem geologische Kenntnisse und viel Erfahrung erforderlich.
Dieses Wissen bauen wir seit über 25 Jahren zusammen mit unseren Mitarbeitern auf.
Hoch spezialisiert
Wir sind Marktführer im Bereich Erkundungsbohrungen und bieten unserer Leistungen schweizweit und im benachbarten Ausland an. Eine Spezialität sind Bohrungen im Bahnbereich, die wir mit der gesamten Bahnlogistik anbieten.
Zu unserem Team gehören Ingenieure, eidg. dipl. Bohrmeister und Grundbauer. Für den Einsatz ab Gleis stehen uns gleisgängige Bohreinheiten und das entsprechend geschulte Personal zur Verfügung. Zu unserem Inventar gehören spezielle Kleinstbohrgeräte für den Einsatz in Räumen, ab Gerüsten und für den Transport mit Helikopter. Wir verfügen über Kellerbohrgeräte sowie über Bohrgeräte für Baugrunduntersuchungen bis hin zu Brunnenbohrungen. Darüber hinaus bieten wir das Sonic-Bohrverfahren an.
CPTu Drucksondierungen
Neu können wir Sondierbohrungen mit CPTu-Drucksondierungen (Cone Penetration Test with pore pressure measurement) kombinieren.
Das sogenannte Drill’n CPT ist eine vollautomatische Anlage bis
15 Tonnen Spitzendruck, welche als Zusatzinstrument auf unseren Bohrmaschinen fungiert und in die Klemm- und Brechvorrichtung des Bohrgerätes installiert wird. Dies unabhängig vom
Bohrsystem bzw. -verfahren.
Diese Anlage ist das zweite Gerät weltweit im Einsatz
und das erste in der Schweiz.
Pumpversuche
Von der Grundwassermessstelle DN80 bis zum Filterbrunnen DN200 – nach Abschluss unserer Bohrarbeiten übernimmt unsere Partnerfirma Bruno Brunner GmbH auf Wunsch die professionelle Entsandung sowie den anschliessenden Pumpversuch. Dank moderner Messtechnik erfolgt die Überwachung vollständig digital, gefolgt von einer fachgerechten Dokumentation aller relevanten Daten.
Referenzen

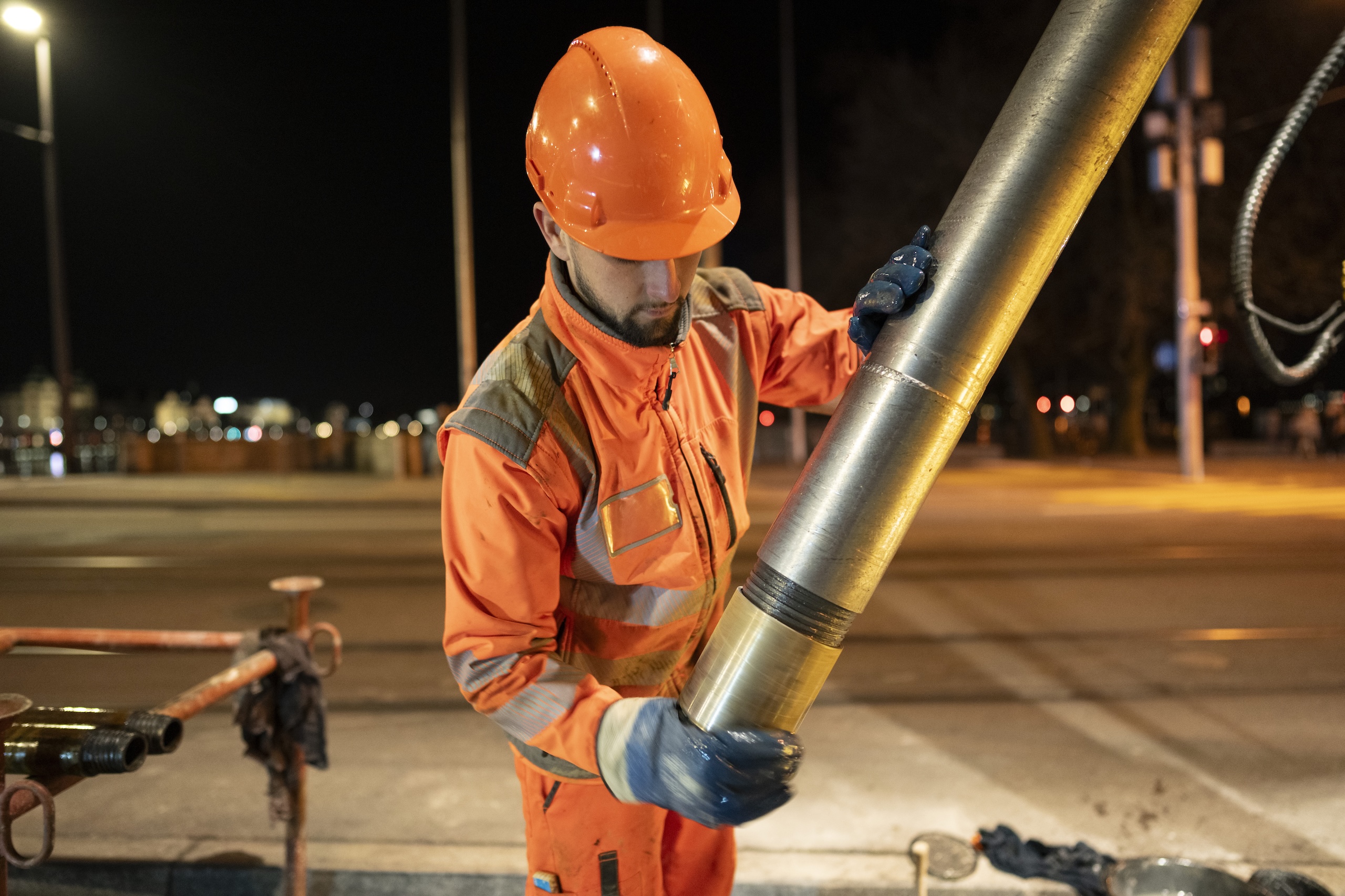

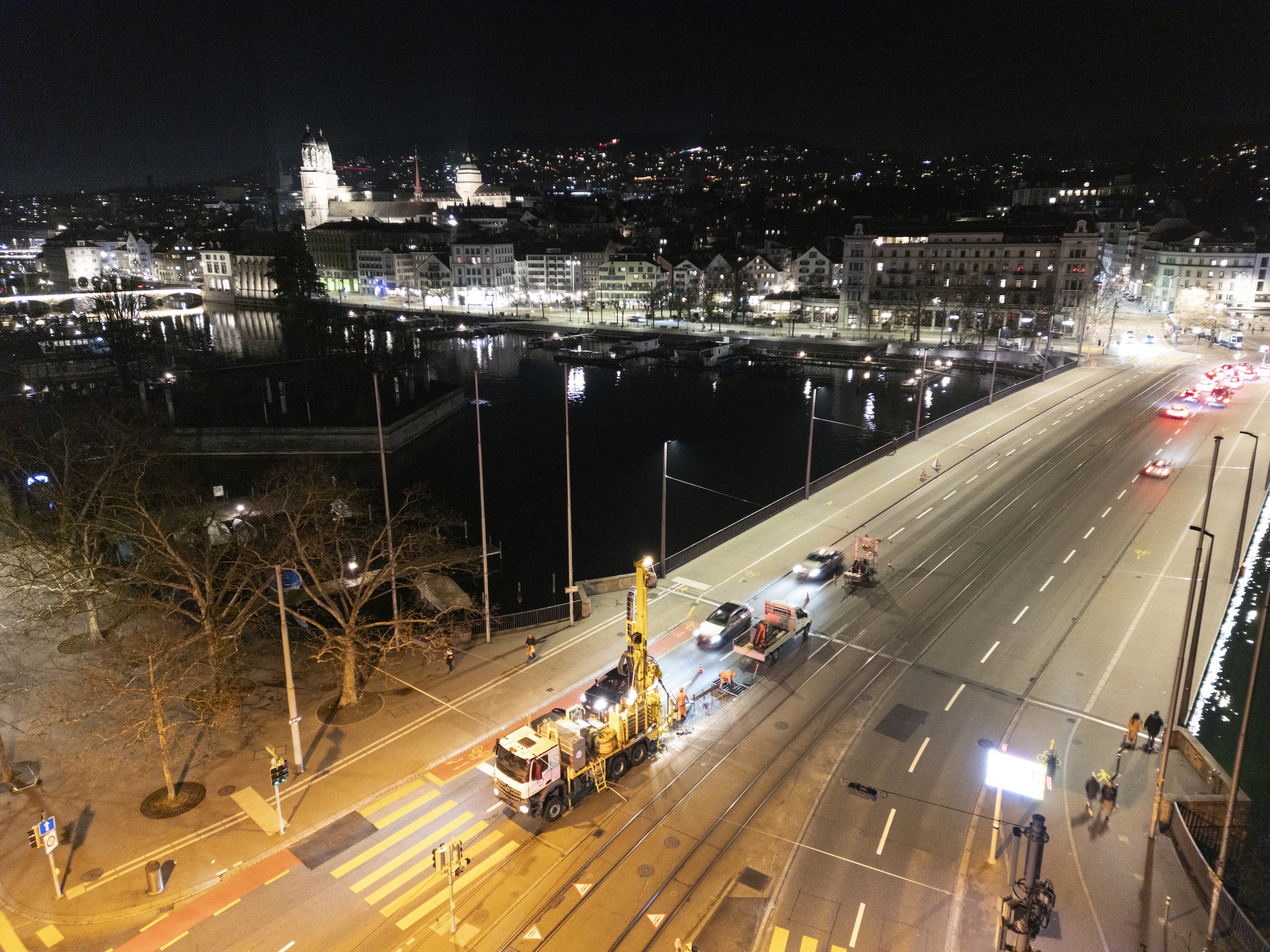

Quaibrücke, Bürkliplatz, Zürich
Arbeiten

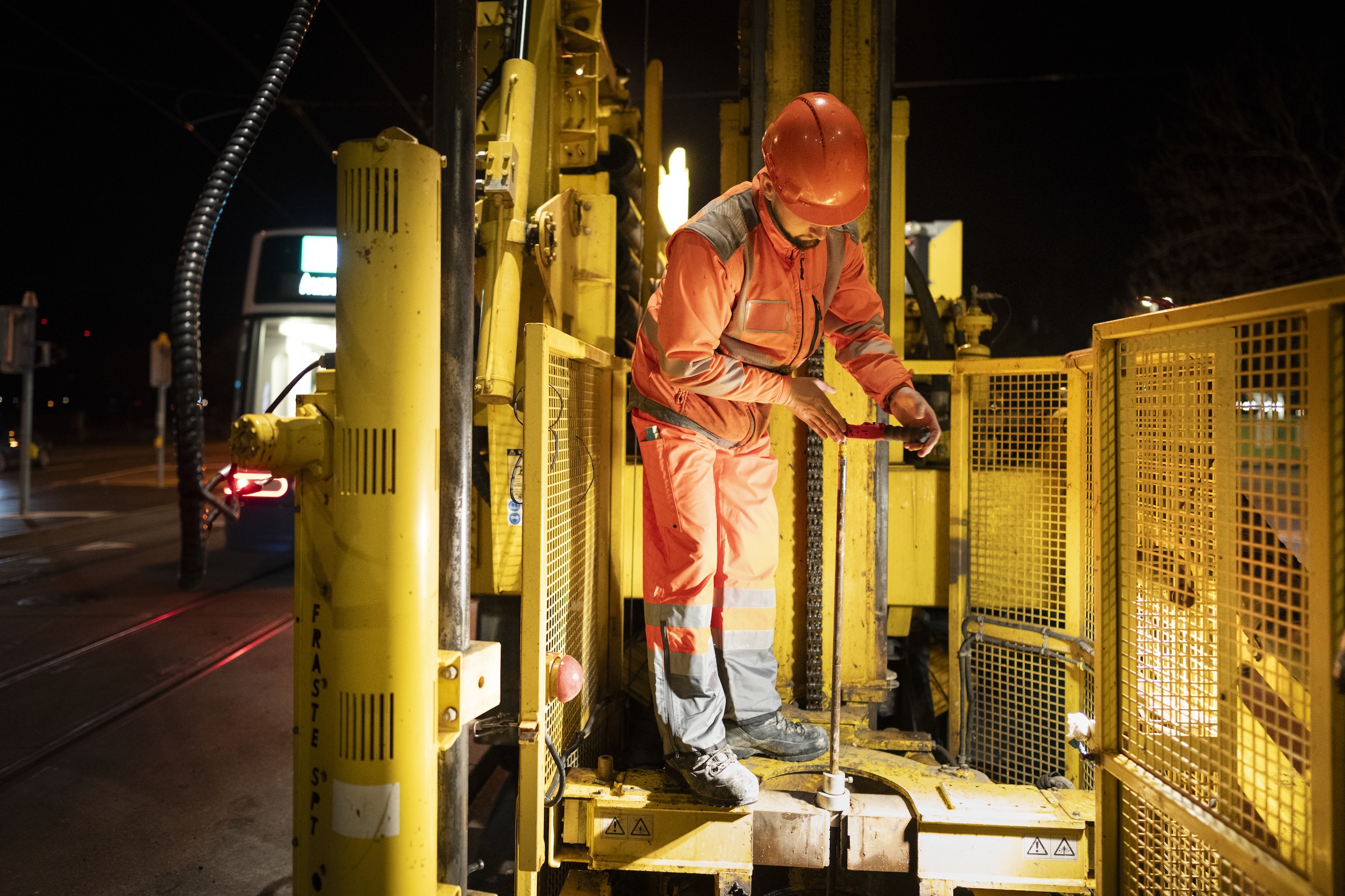

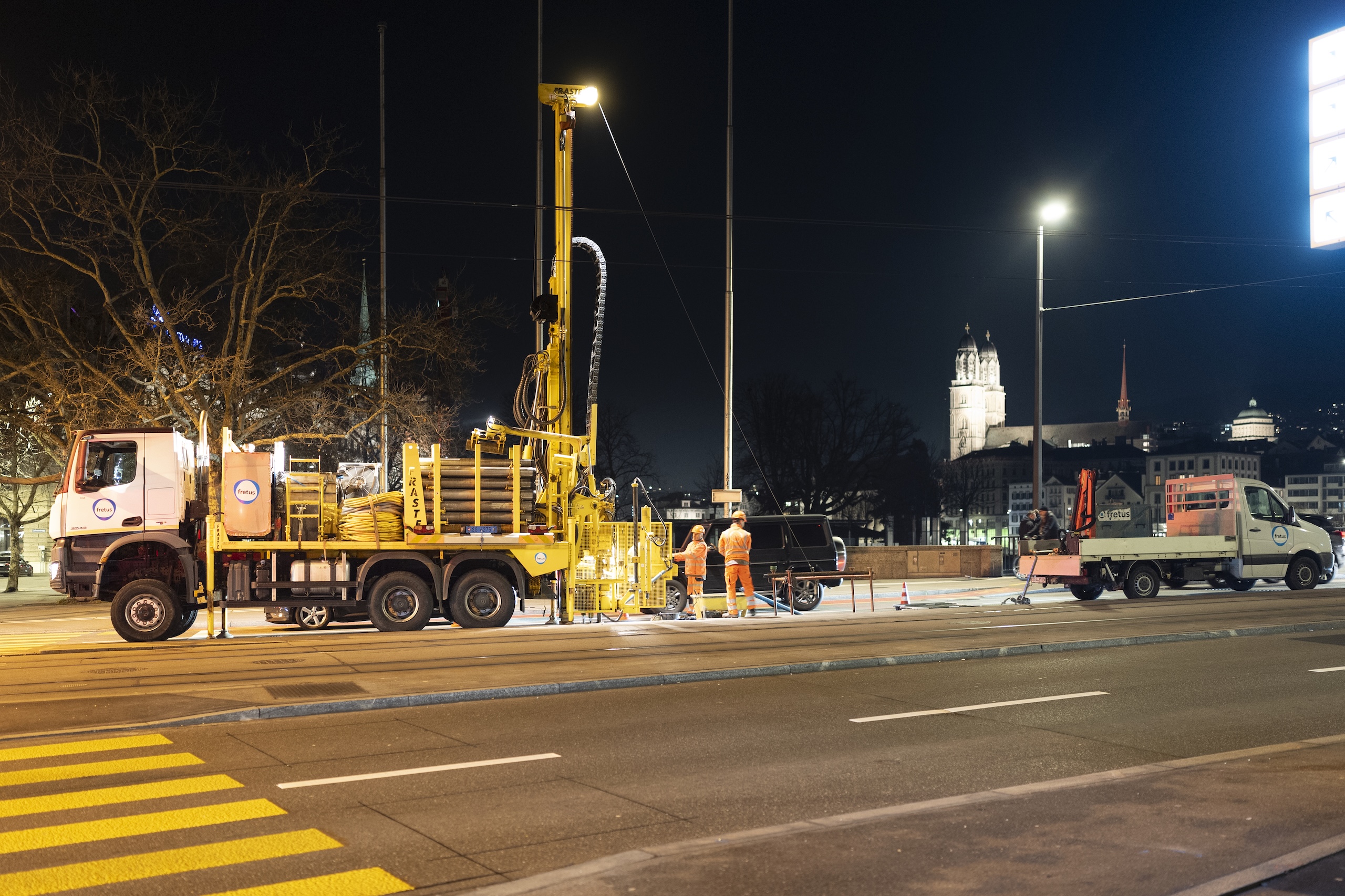

Strasse: 4x 30 m mit Fraste Sonic LKW

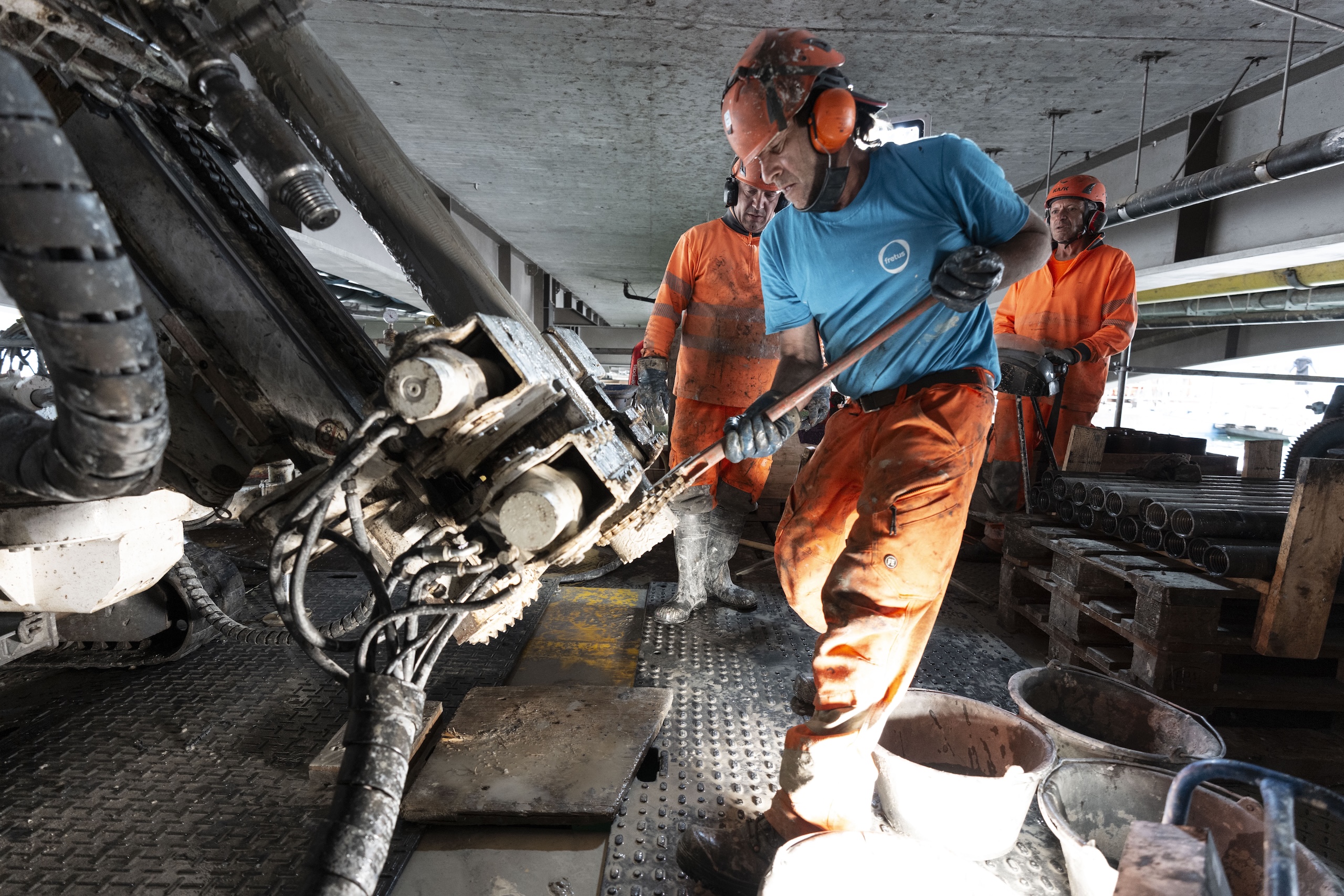

Ponton: 2x 40 m mit Comacchio MC 3D
Sondagen
-
3x Inklinometer
-
2x Porenwasserdruckgeber
-
Arbeitshöhe auf Ponton max. 2.00 m
-
SPT in der Nacht
-

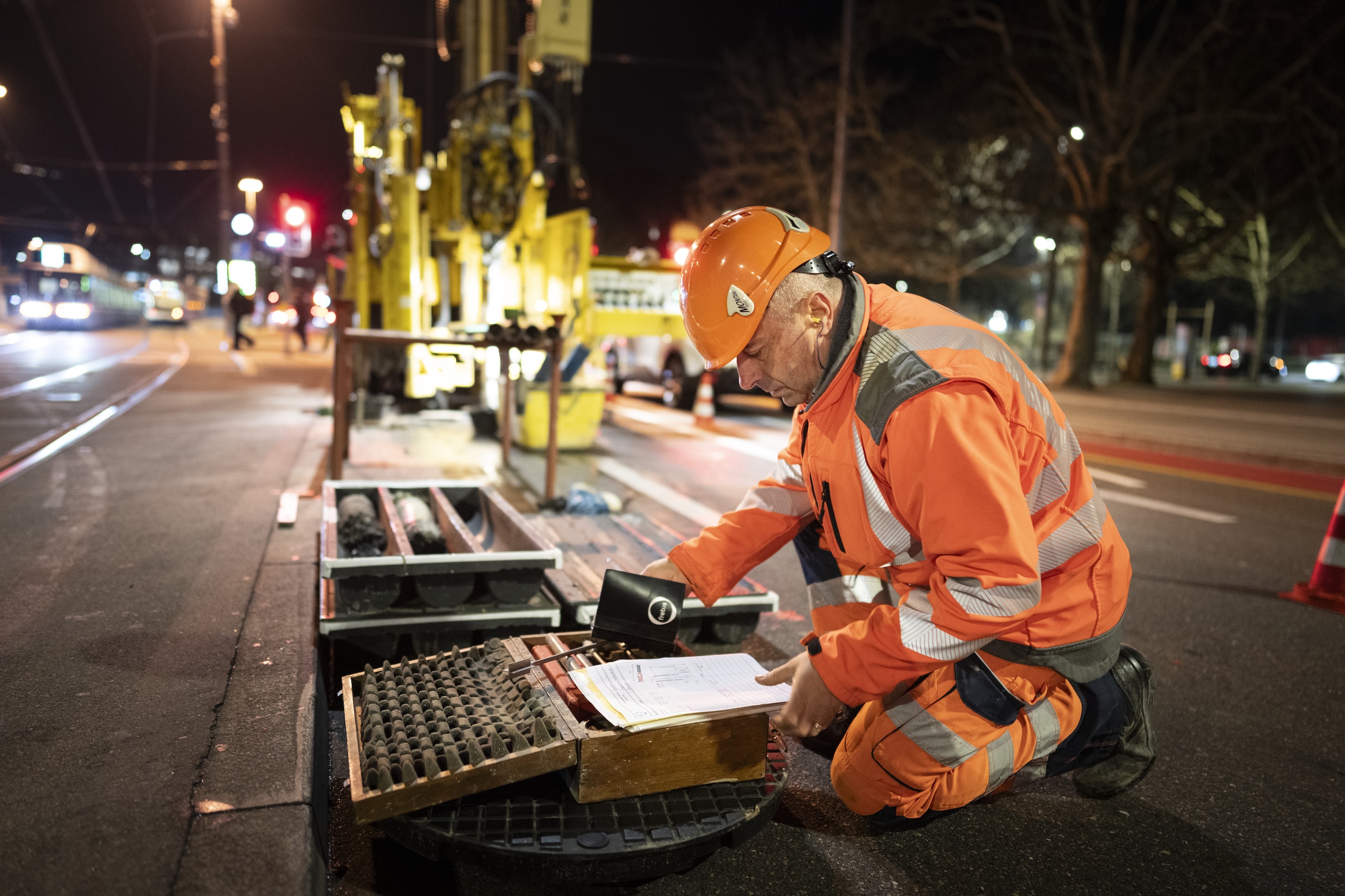

Ungestörte Bodenproben
-
Drehflügelversuche
Herausforderungen
- 4x Bohrungen in der Nacht direkt neben Tramlinie

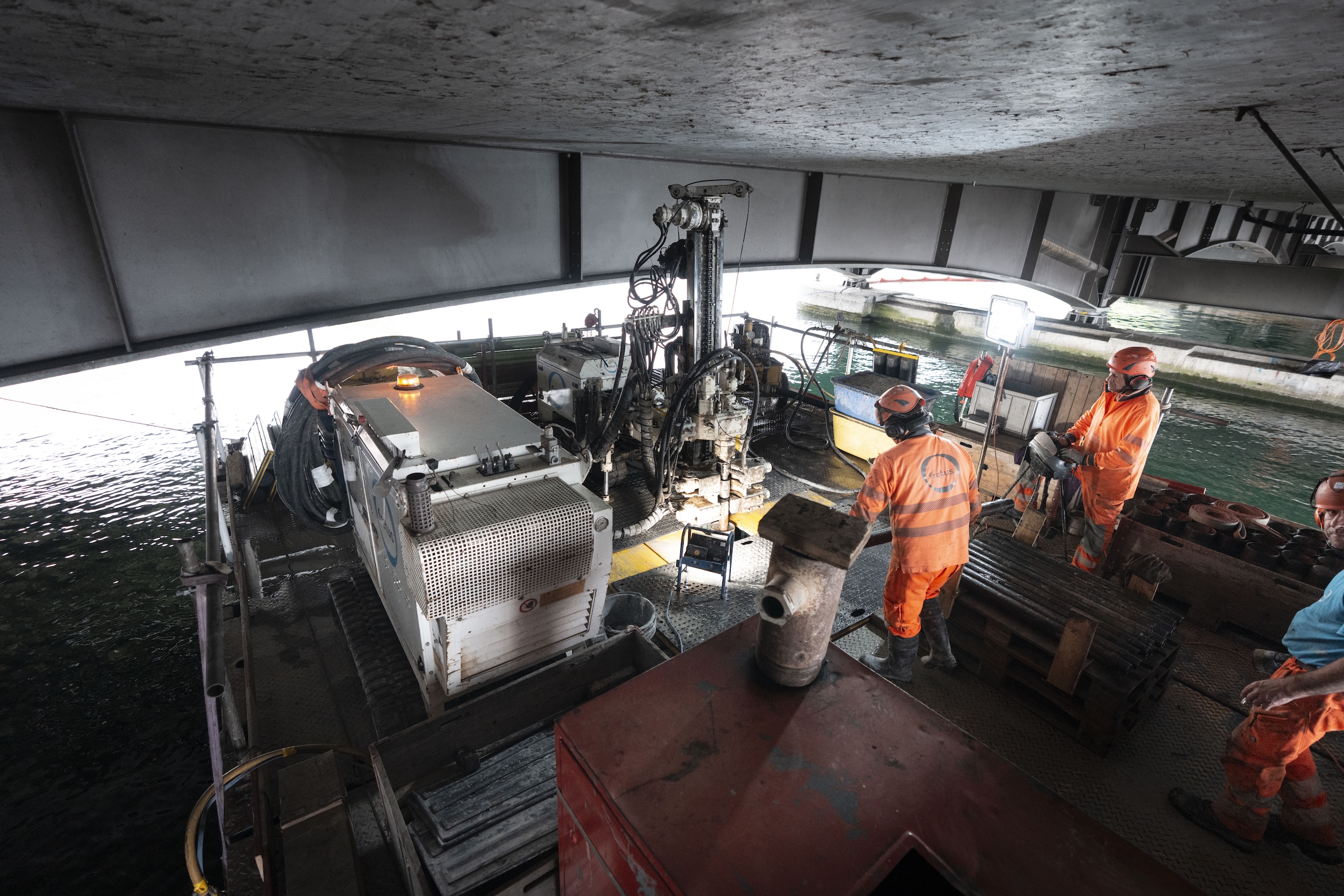

- 2x Bohrungen auf Ponton unterhalb Quaibrücke
Erfolgsfaktor
«Die Seekreide-Proben vom Bürkliplatz sind von einer ausgezeichneten Qualität und
Ungestörtheit.» - Institut für Geotechnik, ETH Zürich
Projektdaten
Ausführungszeitraum
Etappe 1 (Strasse): Anfang Februar – Anfang März 2025
Etappe 2 (Ponton): Mitte April – Anfang Juni 2025
Referenzpersonen / Bauherr
Projektverfasser
IG Seequai
Bauherr
Stadt Zürich
Tiefbauamt
Sondierbohrungen im Locker- und Felsgestein, Zermatt
Arbeiten
In Zermatt mussten auf einer Parzelle 3 Bohrungen à 45.00 m abgeteuft werden.
Sondagen
- Sondierbohrungen bis 45.00 m mit einem Durchmesser von 146 mm im Locker- und Felsgestein
- Eine Bohrung wurde auf Wunsch mit 30 Grad Neigung durchgeführt.
Herausforderungen
- Logistik: Das gesamte Material musste per Helikopter zum Bohrplatz transportiert werden.
- Die Umstellungen von Bohrplatz zu Bohrplatz erfolgten ebenfalls per Helikopter.
- Die Ausführung war nur im Oktober möglich (Vorschrift der Gemeinde).
Erfolgsfaktor
Die Arbeiten wurden fristgerecht und fachgerecht ausgeführt.
Projektdaten
Ausführungszeitraum
Oktober 2024
Referenzpersonen / Bauherr
Projektverfasser
GRUNDBAUBERATUNG - GEOCONSULTING AG
Clausiusstrasse 41
8006 Zürich
Bauherr
Saline Park AG
Fabrikstrasse 8
6330 Cham
Rutschhang, Wagenrunse Schwanden
Arbeiten
Wegen eines Hangrutsches mussten umgehend Sondierbohrungen, teilweise mit Inklinometern, ausgeführt werden.
Sondage
- Sondierbohrungen bis 70.0 m mit einem Durchmesser von 145 mm im Locker- und Festgestein
- Inklinometer und PWD Einbau
- Steile Zufahrt zu den Bohrstellen, grosse Umstelldistanzen
- Hohe Sicherheitsmassnahmen
Erfolgsfaktor
Trotz mehrerer Unterbrüche durch neue Rutschungen wurde der Bauablauf flexibel angepasst und die Arbeiten erfolgreich abgeschlossen.
Projektdaten
Ausführungszeitraum
Oktober - November 2020
Referenzpersonen / Bauherr
Gemeinde Glarus Süd
Bahnhofstrasse 7
8762 Schwanden
Bauleitung
Dr. von Moos AG
Bachofnerstrasse 5
8037 Zürich

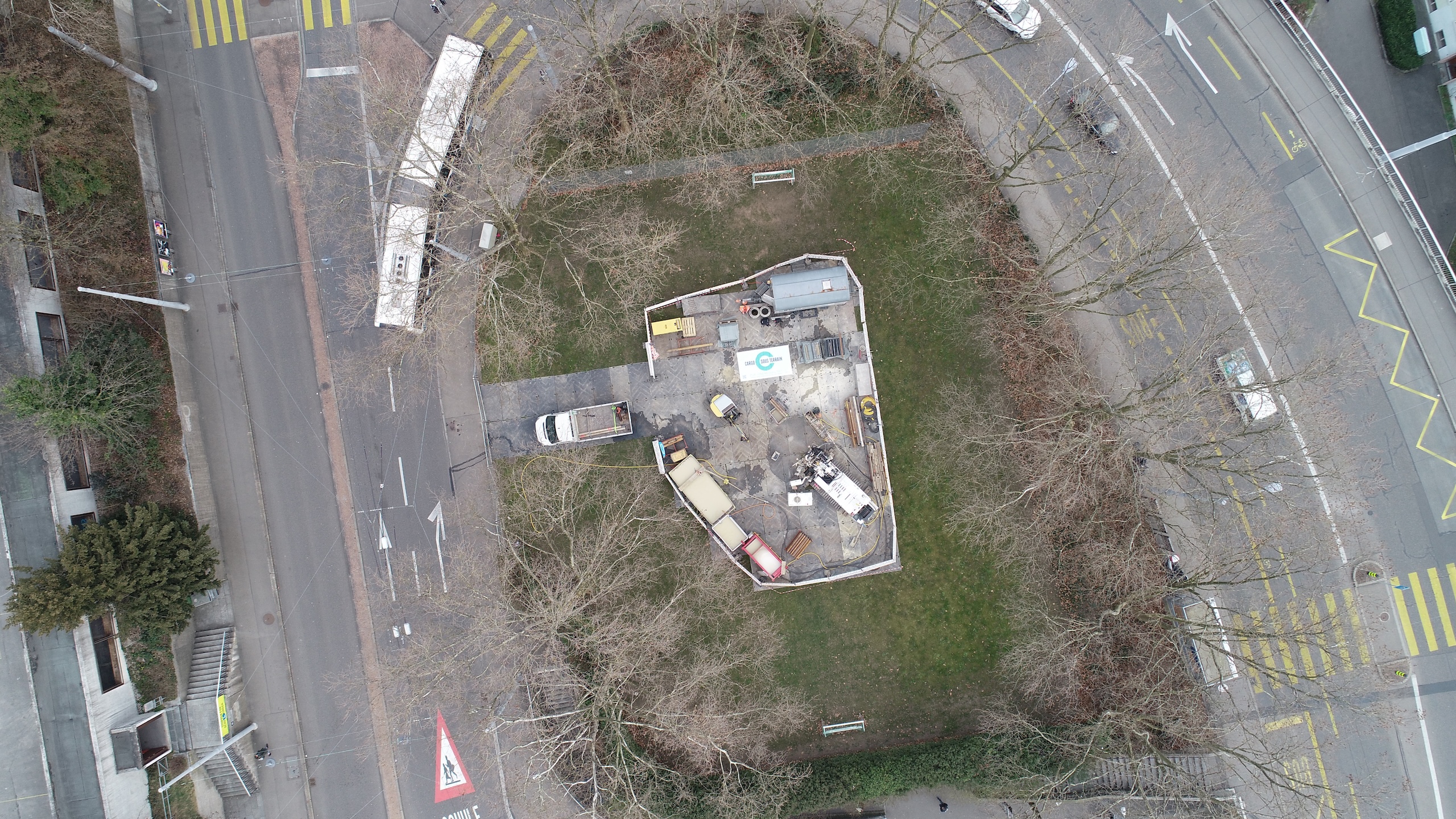

Sondierbohrungen für CST, Aarau-Zürich
Arbeiten
Der Streckenabschnitt Aarau – Zürich soll mittels Kernbohrungen untersucht werden, ob und wie ein Tunnelsystem für Stückguttransport realisiert werden kann.
Sondagen
- Sondierbohrungen bis 230 m mit einem Durchmesser von 145 mm im Lockergestein und Fels
- Kernentnahme zur Analyse im Labor
- Pumpversuch, Lugeontest, OPTV
- Einbau von PWD und Filterrohren
Herausforderungen
Anspruchsvolle Bauprogrammplanung aufgrund der unterschiedlichen Grundeigentümer und Firmen
- Hohe Sicherheitsmassnahmen
- Bodenschutzvorschriften
Erfolgsfaktor
Diese Leistungen konnten fristgerecht abgeschlossen werden.
Projektdaten
Ausführungszeitraum
Februar bis Mai 2024
Referenzpersonen / Bauherr
Projektverfasser
GEOTEST AG
Räffelstrasse 25
8045 Zürich
Bauherr
Cargo sous terrain AG
Thiersteinerallee 12
4053 Basel
Notabdichtung Artesischer Grundbruch, Örlikon (ZH)
Arbeiten
Bei Bohrarbeiten für eine Erdwärmesonde wurde ein artesisch gespannter Grundwasserträger in über 20 m Tiefe angebohrt. In Zusammenarbeit mit unserem Lieferanten wurde der Wasseraufstoss mittels Polyurethaninjektionen abgedichtet.
Bauverfahren
2-Komponenten-Injektion mit Lanzen auf 10 bis 20 m Tiefe.
Randbedingungen
Innerstädtisch, gespanntes Grundwasser, Garagenvorplatz einer privaten Liegenschaft.
Besonderheiten
Grosser Anfall von Grundwasser, Gefahr der Auswaschung von Sedimenten.
Erfolgsfaktoren
Die fretus ag konnte ihr Know-how im Bereich Injektionen einbringen.
Die enge Zusammenarbeit mit dem Lieferanten ermöglichte eine optimale Abstimmung der Strategie zur Behebung der Havarie.
Projektdaten
Ausführungszeitraum
August 2024
Referenzpersonen / Bauherr
Auftraggeber
Privater Bauherr
Kollaboration
rascor International AG
8162 Steinmauer
Sondierbohrungen Munitionsdepot, Mitholz
Arbeiten
Zur Abklärung der Durchlässigkeit des Felsens.
Raumhöhe 3.50 m Breite zum Teil 1.40 m.
Sondagen
- Sondierbohrungen bis 45 m mit einem Durchmesser von 145 mm im Fels
- 45 Grad Neigung
- Kernentnahme zur Analyse im Labor
- Lugeontest und OPTV
- Hohe Sicherheitsmassnahmen
- Enger Platzbedarf
Herausforderungen
- Hohe Sicherheitsmassnahmen
- Enger Platzbedarf
Erfolgsfaktor
Diese Leistungen führte die fretus ag zusammen mit Polymetera und Terradata aus.
Die Bohrungen hatten auf 45 m Tiefe eine Abweichung von max. 20 cm.
4 ½ Zoll Filtereinbau für Pumpversuch.
Projektdaten
Ausführungszeitraum
März-April 2024
Referenzpersonen / Bauherr
Projektverfasser
CSD INGENIEURE AG
Breitenstrasse 16b
8500 Frauenfeld
Bauherr
VBS
armasuisse Immobilien
Guisanplatz 1
3003 Bern
Erkundungsbohrungen CSK146 Seilkernsystem, Tunnel Liebegg St. Gallen
Geologie
Quartär/ Nagelfluh / Molasse-Fels
Zweck
Baugrunderkundung für Tunnel-Neubau
Bohrverfahren
Einfachkernrohr und CSK146 Seilkernverfahren
Bohrgerät
Comacchio Geo 601 / Comacchio MC 3D
Anzahl der Bohrungen
In diversen Etappen - 23 St.
Teufen
15 – 100 m
Besonderheiten
- Innerstädtisch; beengte Platzverhältnisse
- Bohrungen auf Podest in Hanglage
- Einbau Porenwasserdruckgeber
Projektdaten
Ausführungszeitraum
Mehrere Etappen 2021 - 2022
Referenzpersonen / Bauherr
Tiefbauamt Kanton St. Gallen
Gesamtprojektleiter
Grundbauberatung St. Gallen
Erkundungsbohrungen HQ Seilkernsystem, Bedretto-Stollen
Geologie
Rotondo-Granit, Gotthard-Massiv, extrem abrasiv durch hohen Quarzanteil.
Zweck
Forschung im Bereich Geothermie
Bohrverfahren
HQ Seilkernsystem
Bohrgerät
Diamec U6
Anzahl der Bohrungen
3 St.
Teufen
1x 57 m, 1x 102 m, 1x 216 m; alle geneigt
Besonderheiten
- Extrem enge Platzverhältnisse
- Bohrstellen unter Tage bei ca. Tm 2'350 ab Südportal
- Ausbruch von Bohrkellern
- Versetzen und Zementation von 4 Zoll Standrohren
- Bohren HQ mit Preventer
- Beihilfe Bohrlochversuche
Projektdaten
Ausführungszeitraum
Juni - Oktober 2022
Referenzpersonen / Bauherr
BedrettoLab, ETH Zürich
Gesamtprojektleiter
ETH Zürich / Sieber Cassina + Handke AG

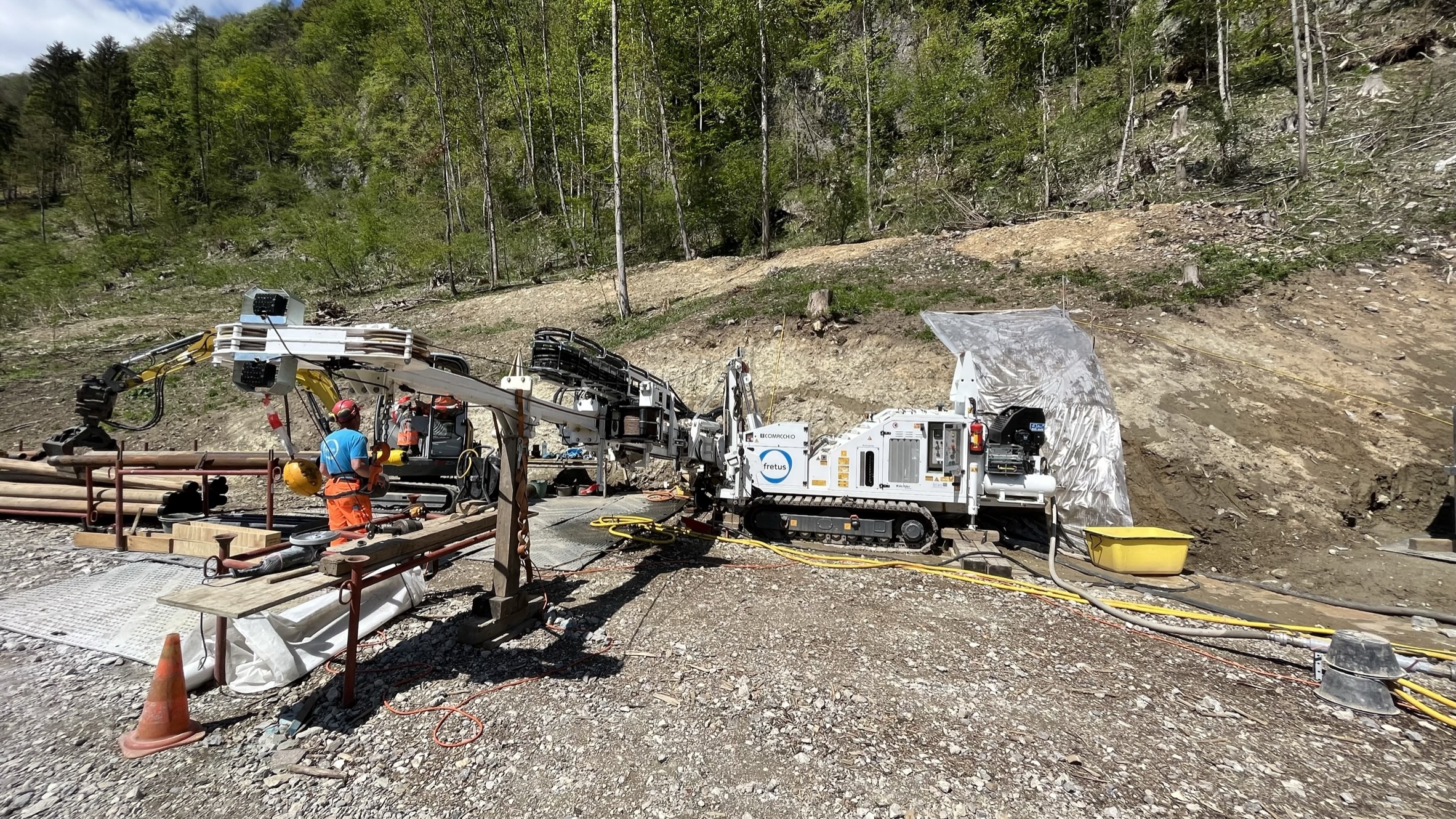

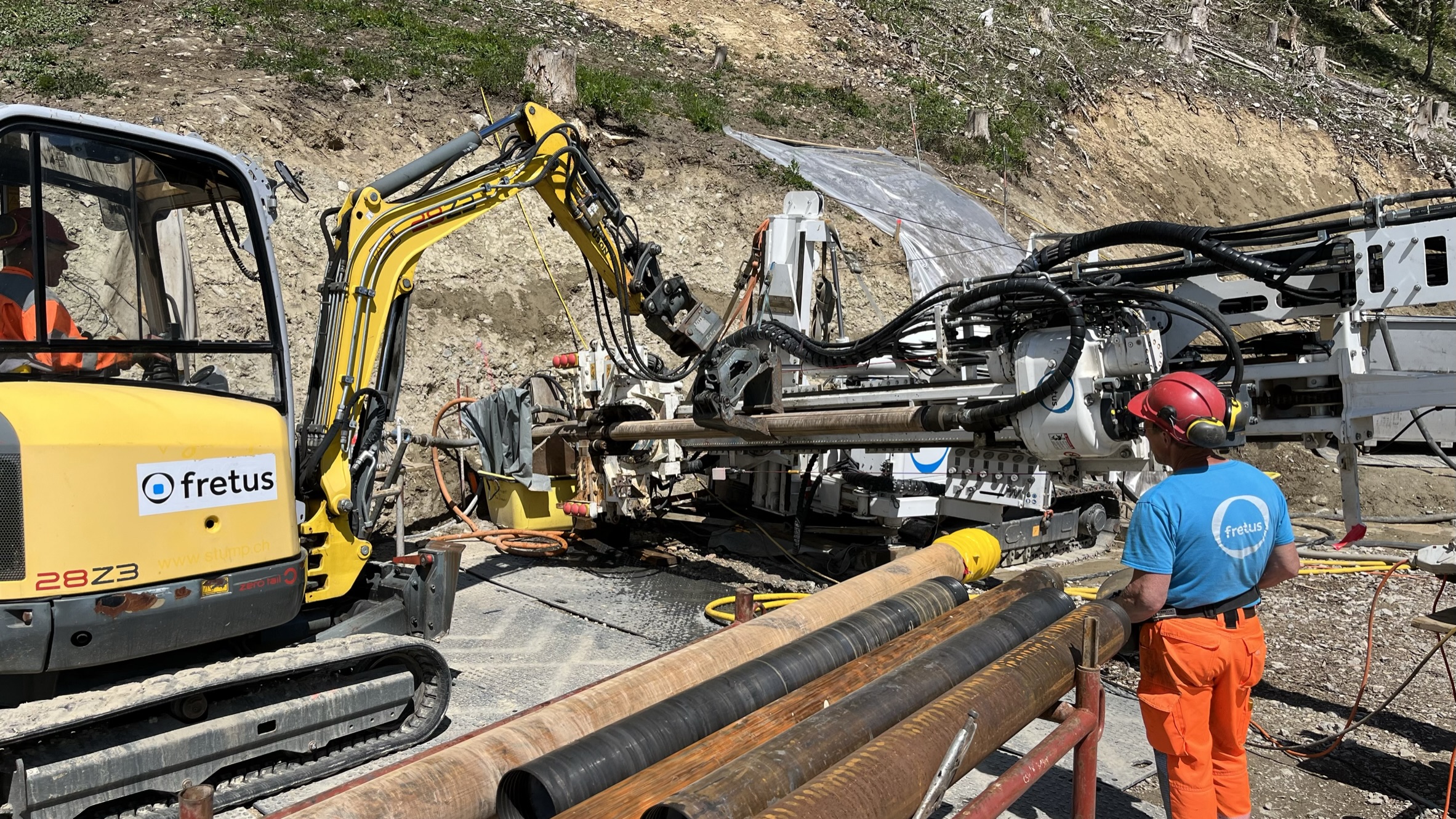

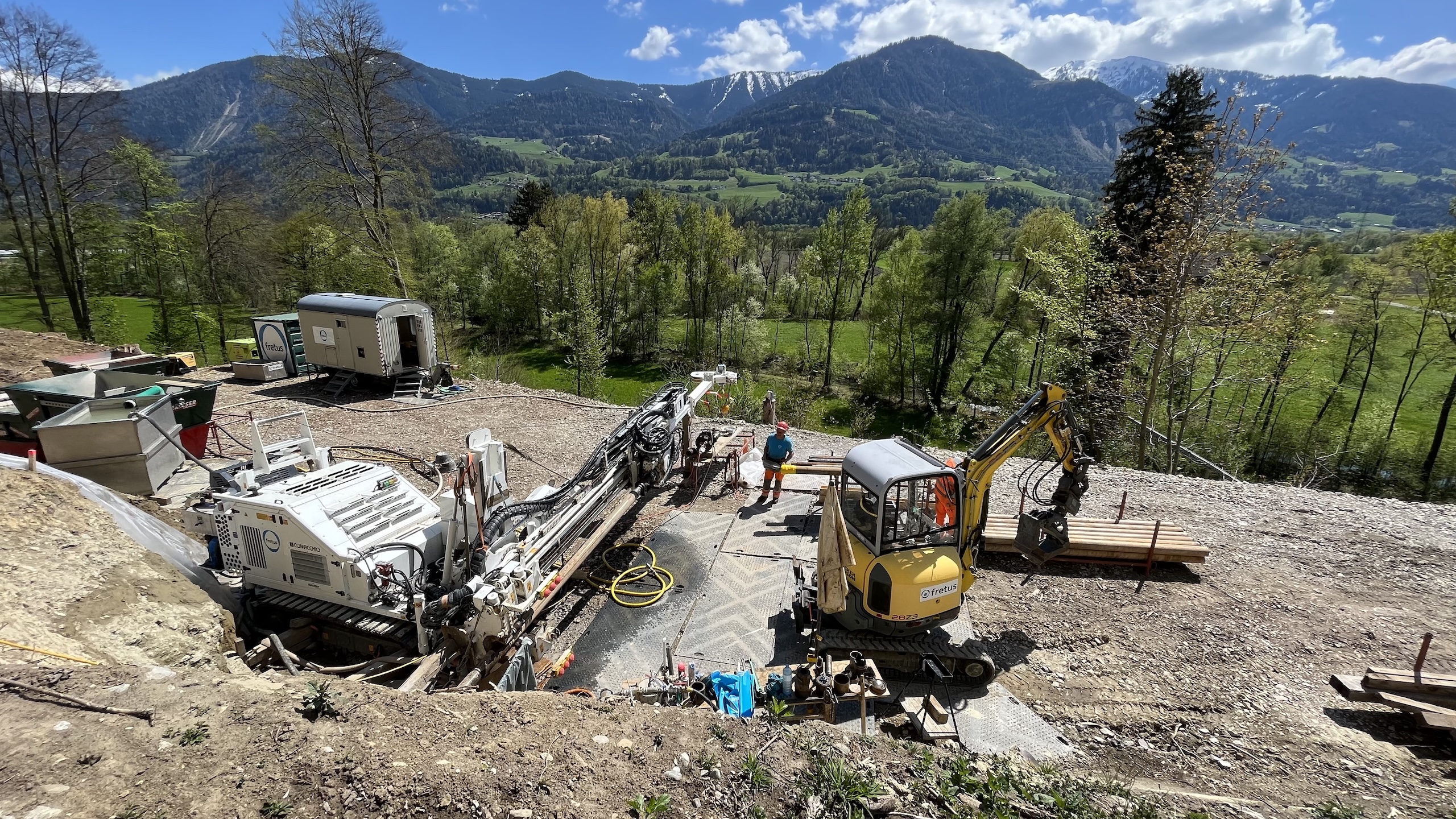

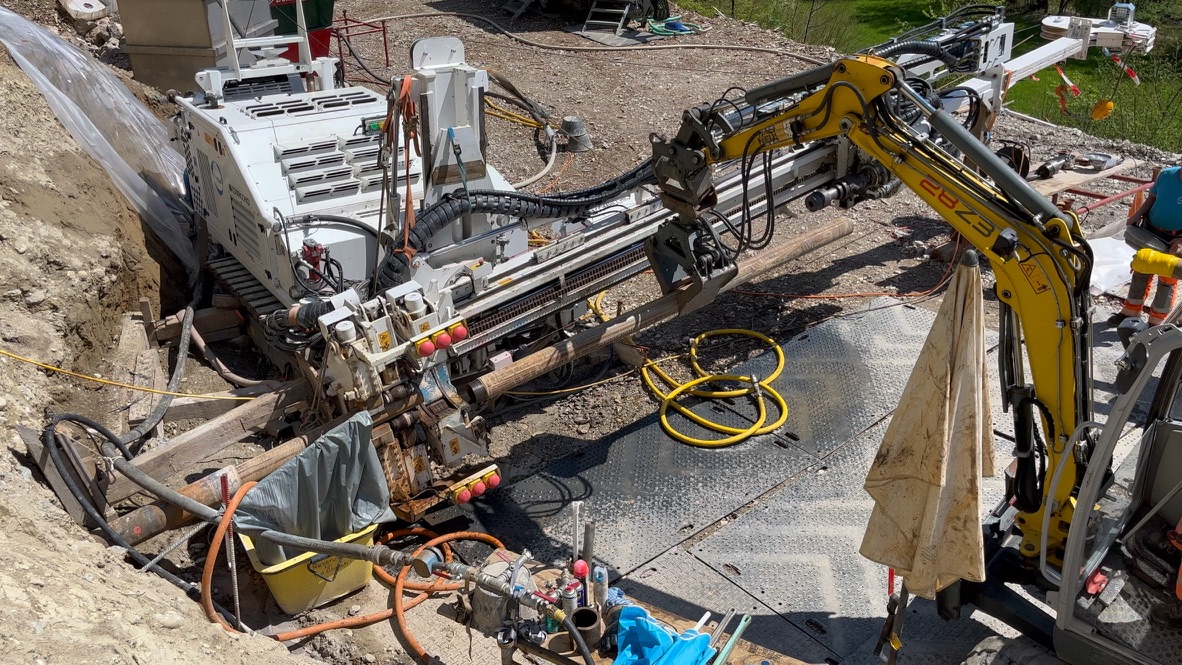

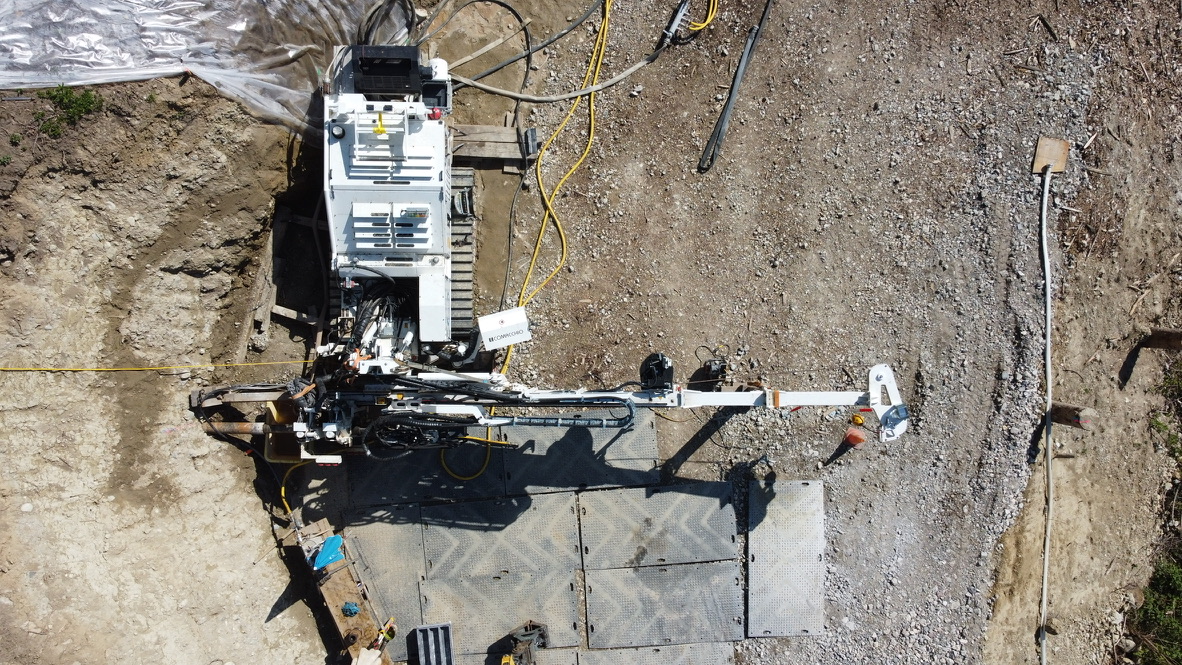

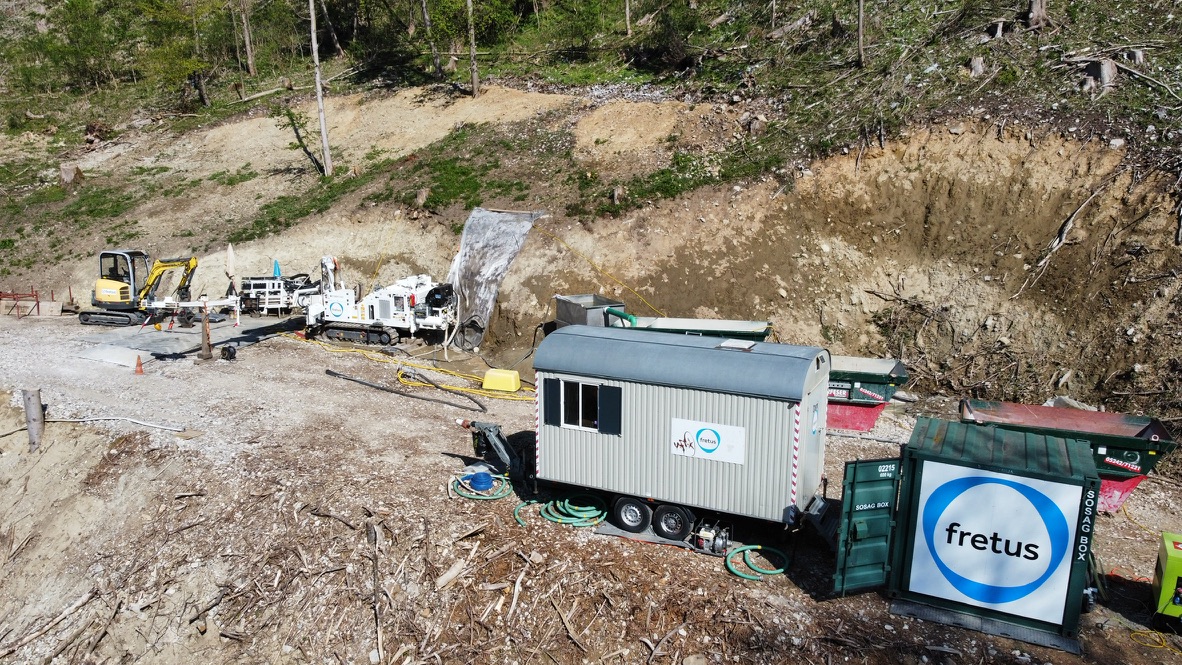

Stans in Tirol, Österreich
Projektbeschrieb
Fast horizontale Schrägbohrung zwecks Erkundung des geologischen Aufbaues, allfälliger Wasserführung und dem Vorhandensein von Karststrukturen für die Erstellung eines Reifestollens zur Lagerung von Käselaiben.
Die Rotationskernbohrung wurde mit Einfachkernrohr 145 mm im Lockergestein und im Fels (Kalkstein) mittels Seilkernverfahren CSK146 abgeteuft. Aufgrund der fast horizontalen Ausrichtung der Bohrung musste das Innenrohr sowie der Overshot zum Fangen des Innenrohrs bei jedem Kernzug eingepumpt werden.
Die Gesamtlänge der Bohrung betrug knapp 110 m.
In der Felsstrecke wurden neben einer Gyro-Bohrlochvermessung ein optischer Bohrlochscan zur Untersuchung der Lithologie durchgeführt.
Alle Bohrkerne wurden fotografisch dokumentiert und sind in den Besitz des Auftraggebers übergegangen.
Projektdaten
Ausführungszeitraum:
April 2022 bis Mai 2022
Referenzpersonen / Bauherr
Projektverfasser
ZT-W3 Wörgl
Bauherr
Tiroler FelsenKäserei Tratzberg
Etzelwerk Altendorf
Geologie
Quartär/ Molasse-Fels
Zweck
Baugrunderkundung für Tunnel-Neubau
Bohrverfahren
Einfachkernrohr/ Doppelkernrohr DK146 und CSK146 Seilkernverfahren
Bohrgeräte
Bis zu vier Geräte parallel: Comacchio MC 3D / MC 4D/ Geo 601 / Nordmeyer DSB 1.6
Anzahl Bohrungen
In zwei Etappen 15 St.
Teufen
15 – 115 m
Besonderheiten
- Teilweise Schrägbohrungen. Umweltschutzzone. Grundwasserschutzzone
- Helitransporte. Bohrungen teilweise in Hanglage
- Bohrlochscans: OPTV / BHTV / FWS
- Bohrlochversuche: Dilatometer / Hydrotests
- Einbau Porenwasserdruckgeber
Projektdaten
Ausführungszeitraum:
Juni 2021 bis August 2021 (Etappe 1)
November 2022 bis März 2023 (Etappe 2)
Referenzpersonen / Bauherr
Projektverfasser
Amberg Engineering AG
Kellerhals + Häfeli
Bauherr
Schweizerische Bundesbahnen SBB AG
Permafrostbohrungen, Fiesch
Arbeiten
Auf dem Eggishorn mussten 3 Kernbohrungen à 25.0 m geneigt ausgeführt werden. Es ging um den Nachweis Permafrost.
Sondage
- Dreifachkernrohrbohrungen bis 25.00 m mit einem Durchmesser von 100 mm in Lockergestein und Fels
- Analyse von Permafrost
Herausforderungen
- Der Bohrkern musste ohne Wärmeentwicklung entnommen werden.
- Transport mit Gondelbahn
Erfolgsfaktor
Der Permafrost wurde mit geringen Kernverlusten erbohrt und ins Labor gebracht.
Projektdaten
Ausführungszeitraum
Juli - August 2022
Referenzpersonen / Bauherr
Aletsch Arena
Furkastrasse 39
3983 Mörel
Bauleitung
Geoformer
Sebastianplatz 1
3900 Brig
Farbmühletunnel
Farbmühletunnel, Sondier-Kernbohrungen
Der 90 m lange Farbmühletunnel auf der Strecke 4880 Eutingen – Schiltach bei km 44.900 weist umfangreiche Bauschäden auf. Im Zuge der Erneuerung der Strecke sollte der Farbmühletunnel erweitert und dem heutigen Stand der Technik angepasst werden. Zur Grundlagenerhebung für die Projektierung durfte die fretus ag eine umfassende Sondierkampagne im Tunnel durchführen. Der Tunnel liegt im Granit, was die Bohrungen sehr anspruchsvoll machte.
Das Sondagekonzept bestand aus 14 Kernbohrungen mit einer Länge von je 4 Meter und zwei Sohlbohrungen von je 9 m, sowie 9 Sondierschlitze, die ebenfalls als Bohrung ausgeführt wurden. Die Bohrkerne wurden vor Ort protokolliert und aus den Kernen Proben entnommen, die einem akkreditierten Prüflabor zur weiteren Untersuchung zugestellt wurden.
Die Ausführung der Arbeiten erfolgte an einem verlängerten Sperrwochenende im Dreischichtbetrieb. Für die Baustellenlogistik wurde ein 2-Wege Bagger mit einem Gleistiefgänger eingesetzt. Der 2-Wege Bagger diente auch als Kran für die Uminstallation der Sondierbohranlagen.
Die besonderen Herausforderungen beim Projekt waren:
- Sehr kurze Sperrzeit an einem Wochenende
- 24 Stunden Betrieb
- Arbeiten mit zwei Bohrgeräten gleichzeitig im Tunnel
- Sehr komplexe Logistik, da die Zufahrt nur über das Gleis möglich war
Projektdaten
Ausführungszeitraum:
April 2021
Referenzpersonen / Bauherr
Projektverfasser / Bauherr
DB Netz AG (heute DB InfraGO AG)
Region Südwest
